航鹰中央空调智控节能管理软件V1.0

一、  航鹰中央空调智控节能管理软件V1.0简介
　　本软件集工业计算机控制技术、模糊控制技术、系统集成技术、现场总线控制技术和智能驱动技术为一体的闭环自动控制系统，实现了对中央空调冷冻水系统、冷却水系统及冷却塔风机系统的变流量智能控制。实现了中央空调的冷量供给随末端负荷动态变化。在保障末端供冷质量下，最大限度地减少空调系统的能源浪费，达到最佳节能目的。
　　航鹰中央空调智控节能管理软件V1.0运用全新的解决思路，不仅对中央空调各系统进行全面控制，而且实现了数据共享、运行监控、故障报警及各种节能仿真计算等功能。

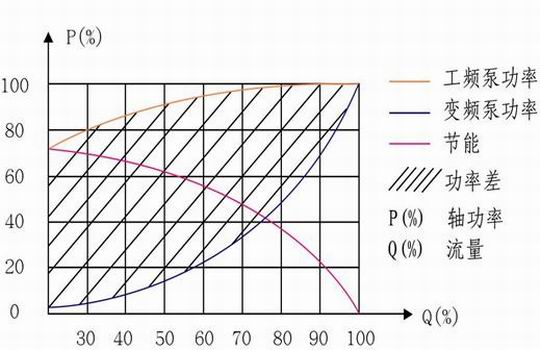

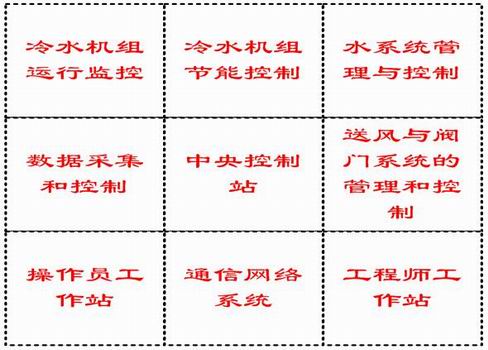

二、航鹰中央空调智控节能管理软件V1.0组成结构

1、冷水机组运行监控模块：
　　主要包括冷水机组冷冻水进出水温度、冷却水进出水温度、蒸发压力、冷凝压力、主机电流、主机负荷率等主要参数的监控。

2、网络通信系统模块：
　　大多数的空调主机均具有开放的网络通信接口，可通过其数据通讯协议直接获取机组运行各种参数，并实现远程控制（如开利19XR型空调主机就可以用PICⅡICVC控制系统与空调网络CCN接口进行集中群控）。
多数控制设备都具有RS232,RS485通信方式，非常适合组网监控。

3、数据采集及控制模块：
　　如果没有PC接口或未知设备数据通讯协议，则通过温度传感器、压力传感器、电量传感器等变送元件实现各监测参数的模拟量化，并由数据采集卡或数据采集模块将其转换为数字信号，通过网络与工作站计算机实现数据通讯。
　　数据采集模块或数据采集卡负责控制系统所有监控参数的采集。

4、水系统管理与控制模块:
　　冷冻/冷却循环水系统的运行主要依据下位机计算结果决定流量的增减。水泵运行的频率及数量均由下位机计算妥当并执行。当下位机指令需要减少流量时，系统会按其指令减小变频器的输出频率或减少水泵运行数量，但泵的速度减少时，考虑能够保证冷冻/冷却循环水在管网中的顺畅流动，因此，设定了一个对应的泵的转速低限（变频器输出频率低限），在此速度下变频器的输出频率将不再降低；相反，当下位机指令需要增加相关流量时，系统根据指令来增加水泵的运行频率及增加水泵的运行数量。

5、送风与阀门系统的管理和控制模块：
　　风系统主要是有风柜、空气处理机组、风机盘管等设备构成，依据空调区域负荷变化时间序列，远程控制风柜各个风机的启停实现有级调节送风量，也可变频调节空气处理机组实现送风量的无级调节，根据室内CO2浓度控制系统新风量。
　　比例调节阀及电动阀接受智控子站输出的DC4～20mA标准模拟量信号完成对应的开度变化，达到连续调节管道开度，就能有效调节各区域的冷量平衡又能达到节约电能的目的。

6、中央控制站模块：
　　中央控制站(下位机)是整个节能管理系统的核心部分。该中央控制站考虑空调主机最佳能效来调控中央空调系统主机及辅机设备，在保障系统安全和满足制冷需求的前提下力求节能降耗，依据采集各参量通过综合计算，得出结果来控制设备的运行参数及状态。

7、工程师或操作员站：
　　所有设备的状态监控都由装有“航鹰中央空调智控节能管理软件V1.0”的计算机操作站来完成；该操作站主要完成：冷水机组状态监控、冷冻循环水泵进出口压力值和温度值、冷却循环水进出口压力和温度设定值、冷却塔进出水温度值，设备运行状态监视、工艺过程参数（温度、压力及电量的测量值）的实时记录与显示、报警记录与历史数据记录，计划任务的制订、报表生成管理与数据日志打印、数据及能耗分析等功能。
